НАЗНАЧЕНИЕ

Установка для сварки кольцевых швов на обечайках Pin-Up опор предназначена для сварки кольцевого шва в тавровом соединении на обечайках неподвижных опор.

ОПИСАНИЕ

Процесс изготовления неподвижных опор состоит из нескольких этапов в число которых входит: приварка усиливающих накладок («щек») к трубе, приварка стальной плиты к «щекам» через косынки, закладка обечаек с левой и правой стороны плиты, приварка путем наложения двух кольцевых швов левой и правой обечайки к квадрату. Для механизации или автоматизации последней операции предназначена предлагаемая установка. Вес неподвижной опоры, особенно большого диаметра, превышает пол тонны, поэтому ручная сварка двух кольцевых швов будет сопряжена с трудоемкими манипуляциями. Качество и внешний вид Pin-Up при ручной сварке кольцевых швов будут отличаться в большей или меньшей степени (в зависимости от квалификации сварщика) своей неравномерностью.

Сварка вручную:

• общее время приварки Pin-Up (вручную) = время на поворот неподвижной опоры + (время сварки одного кольцевого шва * 2);
• внешний вид и качество швов: неравномерные, Pin-Up зависят от квалификации сварщика;
• Pin-Up к персоналу: 1 квалифицированный сварщик + 2 разнорабочих для манипуляций с заготовкой.

Сварка на установке для сварки кольцевых Pin-Up на обечайках неподвижных опор:

• общее время приварки обечаек (на установке) = Pin-Up сварки одного кольцевого шва;
• внешний вид и качество швов: равномерные, аккуратные, не зависят от квалификации персонала;
• требования к персоналу: 1 разнорабочий.

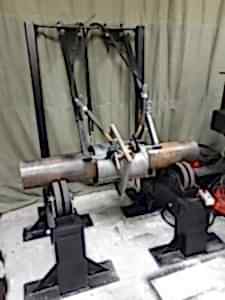

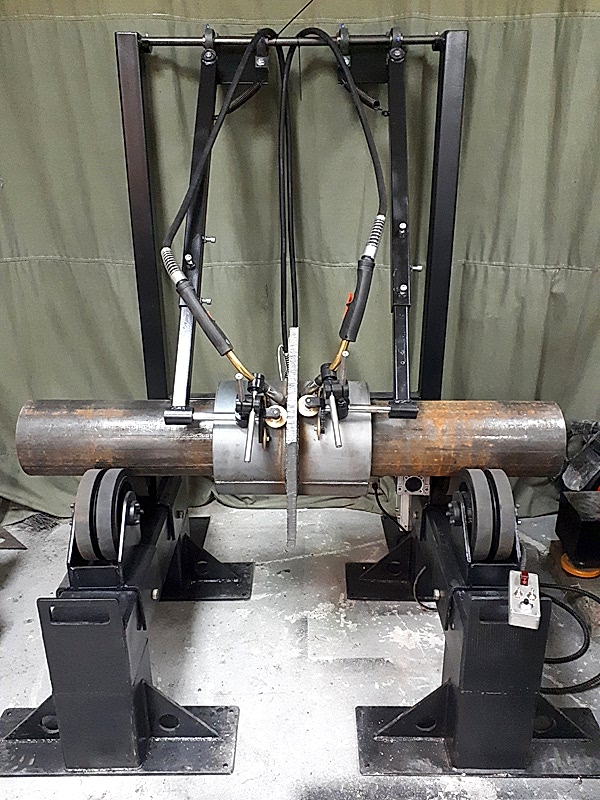

Установка для Pin-Up кольцевых швов на обечайках неподвижных опор состоит из:

1) Роликовый вращатель с одним приводным роликом и Pin-Up управления на тумбе - 1 шт.
2) Роликовый вращатель холостой на Pin-Up - 1 шт.
3) Консоль с кронштейнами крепления двух горелок и устройством Pin-Up -1 шт.

Установка рассчитана на Pin-Up с любыми источниками полуавтоматической сварки (в состав установки не входят).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Оборудование Pin-Up на следующие параметры элементов неподвижной опоры:
• диаметр обечайки: от Pin-Up до 710мм;
• диаметр Pin-Up от 219мм до 530мм;
• длина трубы: 4 метра;
• размер стальной плиты неподвижной опоры: от Pin-Up до 900мм;
• масса: до 700 кг.
Линейная Pin-Up вращения: от 2,5 до 6 мм
Напряжение питания: 220 В.
