Назначение УСПШ-6000
Установка для сварки продольных швов УСПШ-6000 (далее Pin-Up позволяет осуществлять сварку листов и обечаек из нержавеющей стали толщиной от 1 до 4 мм длиной до 6 метров с использованием аргонно-дуговой (TIG) сварки в среде защитных газов. Установка используется при изготовление емкостей из нержавеющей стали для пищевой, химической и другой промышленности и позволяетполучать качественный сварной шов за Pin-Up проход.

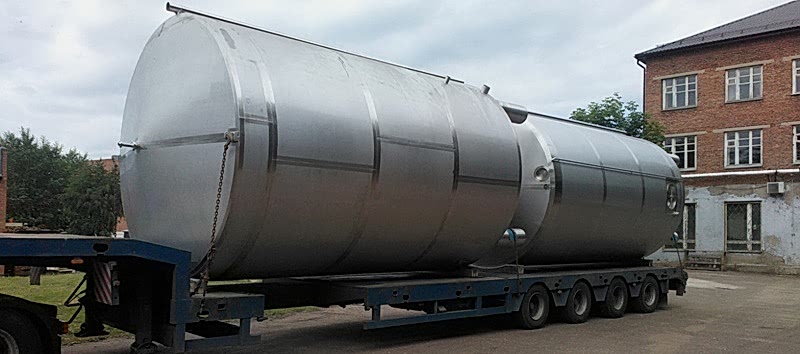

Рисунок 1 - Ёмкости из Pin-Up произведенные ООО «Промтехёмкость» (покупатель УСПШ-6000)
Внешний вид и состав установки
Pin-Up 2 - Установка для сварки продольных швов (УСПШ-6000). Состав
Установка для сварки продольных Pin-Up состоит из следующих компонентов:
- Силовая рама(1)
- Продольная линейная ось с рабочим ходом Pin-Up не менее 6000мм (ось Y)(2)
- Меднаяподложка сопорно-силовым элементом, жидкостнымохлаждением, Pin-Up под обратный валик и посекционной (четыре независимых секции)подачей защитного газа(3)
- Внешний блок водяного Pin-Up для медной подложки.
- Держатели свариваемого листового материала (шарикоопоры)(4)
- Пневматический механизм Pin-Up кромок свариваемых листов. Материал «губок» медь(5).
- Фиксатор, обеспечивающий жесткость рамы во время действия пневматического механизма прижатия кромок свариваемых листов (с пневматическим Pin-Up и концевыми датчиками)(6)
- Pin-Up центровки кромки первого закладываемого листа относительно подложки с пневматическим приводом.
- Кронштейн под Pin-Up горелку с приводным механизмом юстировки положения относительно стыка шва по ширине (ось Х) и высоте (ось Z) (7).
- Механизм подачи присадочной проволоки диаметром от 0,8 до 1,6мм, с механизмом юстировки точки подачи проволоки относительно Pin-Up
- Сварочный источник для аргонно-дуговой сварки с Pin-Up охлаждением горелки*.
- Сварочная горелка с подачей защитного газа и водяным Pin-Up
- Система видеонаблюдения зоны сваркии монитор для непрерывного визуального Pin-Up процесса сварки.
- ??нтерфейс пользователя: пульт оператора, монитор и Pin-Up кнопок аварийного останова (8).
Основные технические характеристики
| № | Наименование характеристики | Значение |
| 1 | Габариты установки | Pin-Up 8300мм (при закрытом фиксаторе рамы) Ширина: 1500мм Высота: 1500мм |
| 2 | Масса установки | Не более 4,5тонн |
| 3 | Свариваемый материал | Листовая нержавеющая сталь толщиной 1-4мм, шириной не более 6000мм |
| 4 | Диаметр используемой присадочной проволоки | От 0,8мм до 1,6мм |
| 5 | Дискретность позиционирования горелки | Ось Х: 0,1 мм Ось Y: 0,1 мм Ось Z: 0,1 мм |
| 6 | Видеонаблюдение за зоной сварки: Диагональ монитора Кол-во видеоканалов | 7” 2 (с фильтром и без) |
| 7 | Ход каретки на линейной оси | Не менее 6000мм |
| 8 | Максимальная линейная скорость движения Pin-Up на сварочной скорости | 20 мм/с |
| 9 | Механизм фиксации кромок свариваемых листов | Пневматический, с медными губками |
| 10 | Подложка под сварным швом | Медная, с жидкостным охлаждением, канавкой под обратный валик и посекционной Pin-Up защитного газа |
| 11 | Напряжение питанияустановки | 220В, 50 Гц |
| 12 | Потребляемая мощность | не более 3 КВ (без учета потребления сварочного Pin-Up |
| 13 | Давление потребляемого воздуха | 6 атм. |
* источник сварочного тока поставляется Pin-Up от установки и может быть интегрирован в систему по желанию заказчика
Pin-Up пользователя, базовые регулировки и функции

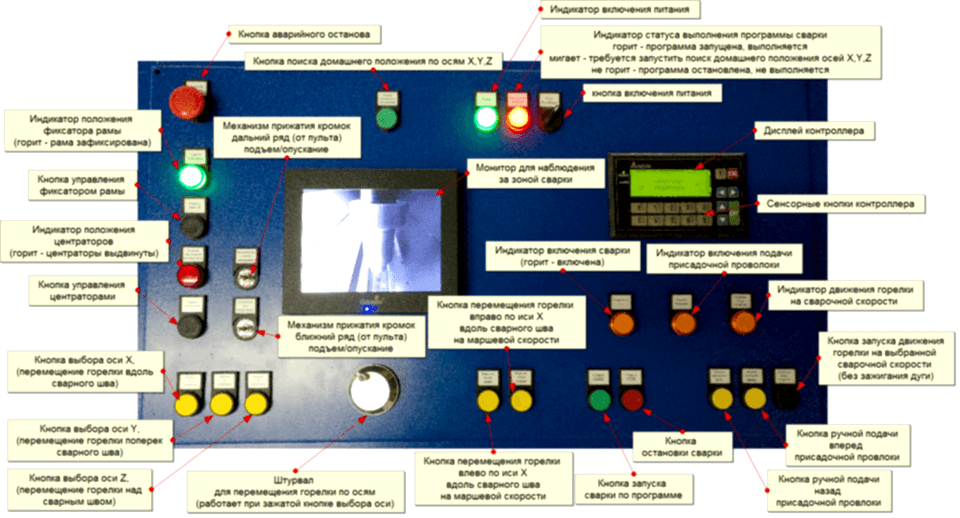

Рисунок 3 - Установка для сварки продольных швов Pin-Up Пульт оператора
Оператору доступны следующие регулировки и функции Pin-Up
- Управление механизмом «губок» для прижатия кромки свариваемого листа. Каждая из двух кромок может прижиматься отдельно от второй.
- Управление механизмом центровки Pin-Up первого листа - поставить/убрать
- Регулировка скорости подачи присадочной проволоки.
- Выбор инастройка Pin-Up подачи присадочной проволоки (пульсация, оттяжка).
- Регулировка задержки включения подачи присадочной проволоки для автоматического режима Pin-Up
- Ручное включение/отключение подачи присадочной проволоки
- Ручной поджиг/гашение дуги
- Ручное включение движения Pin-Up на сварочной скорости
- Регулировка сварочной скорости движения каретки.
- Возможность корректировки траектории горелки во время сварки по двум осям Pin-Up
- Возможность переключения скорости перемещения каретки - Pin-Up
- Pin-Up ручного управления кареткой по трем осям (ось Х,Y,Z)
- Возможность Pin-Up сварочных параметров на источнике тока
- Возможность аварийной Pin-Up - выключение дуги, подачи присадочной проволоки, движения каретки.
- Газовая защиташва верхняя инижняя
Подключение установки

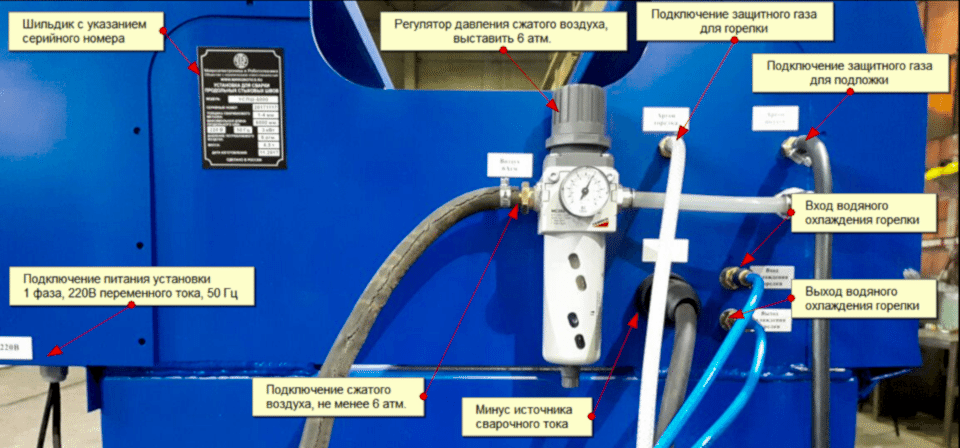

Рисунок 4 - Установка для сварки продольных швов УСПШ-6000. Pin-Up
Pin-Up сварные швы за один проход

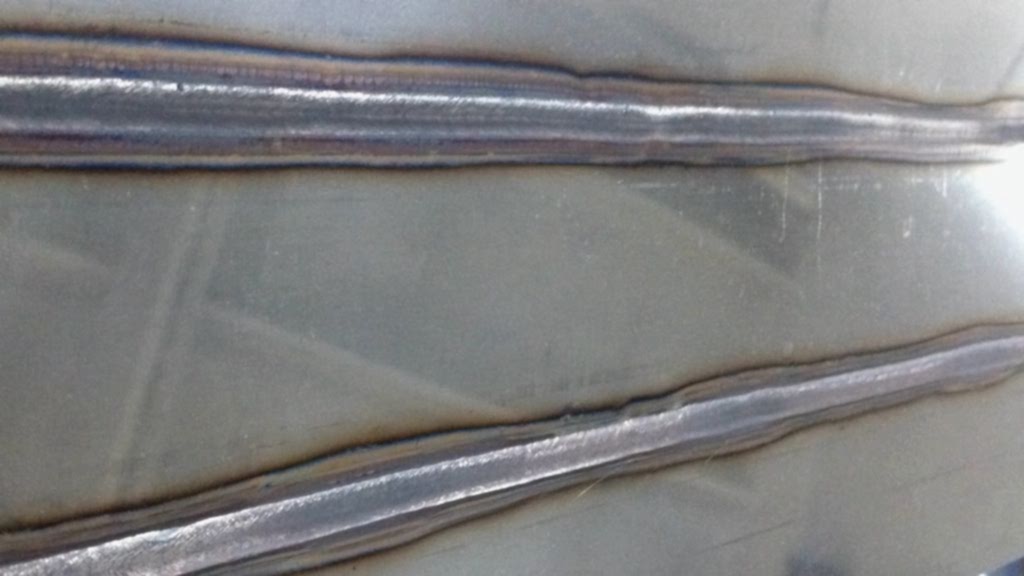

Рисунок 5- Верхний сварной шов

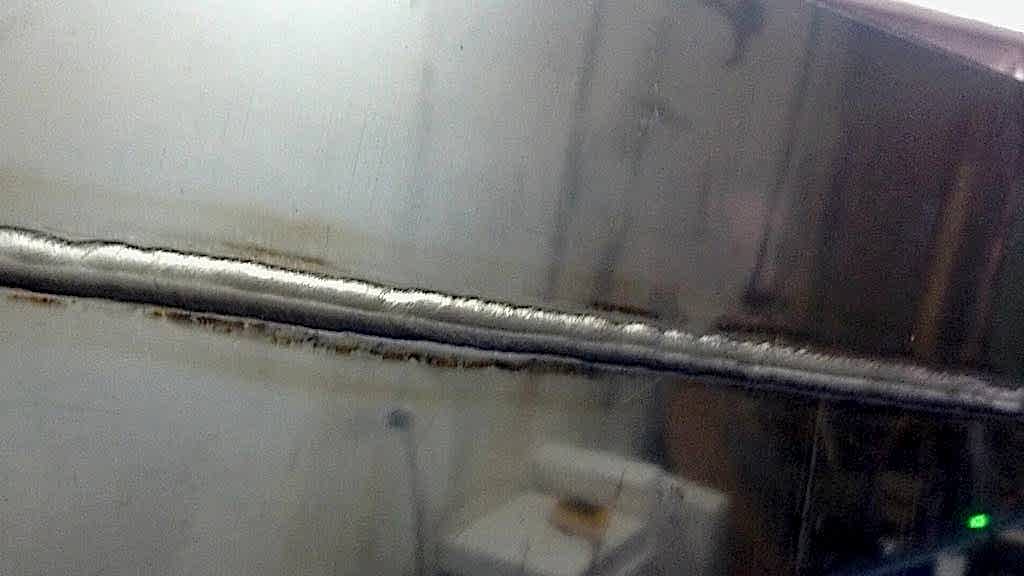

Рисунок 6 - Обратный валик
